Как установить и подключить противотуманные фары на Lada Iskra
Не все комплектации Lada Iskra имеют установленные с завода противотуманные фары (ПТФ). Разбираемся, как можно самостоятельно дооснастить ПТФ машину и что для этого нужно.
Подключить ПТФ на Искру можно двумя способами:
- Штатный, заводской (управление ПТФ осуществляется через подрулевой переключатель и электронный блок управления uBCM).
- Нештатный. Подключение выполняется по универсальной схеме минуя электронный блок управления электроникой. Включение/выключение ПТФ выполняется через кнопку.
1. Заводской способ подключения ПТФ
Штатная схема подключения позволяет использовать функцию подсветки поворота при помощи ПТФ.
Порядок действий:

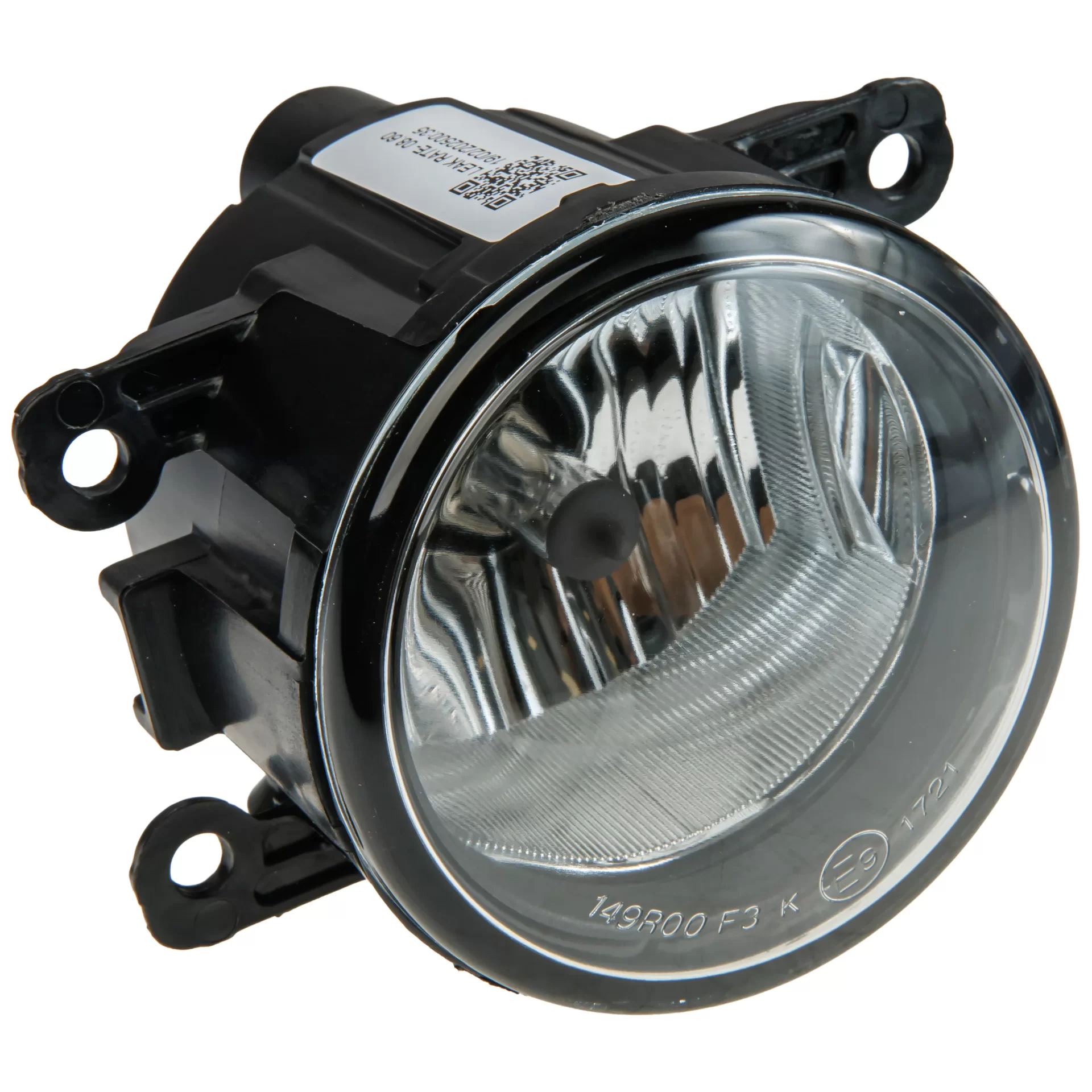

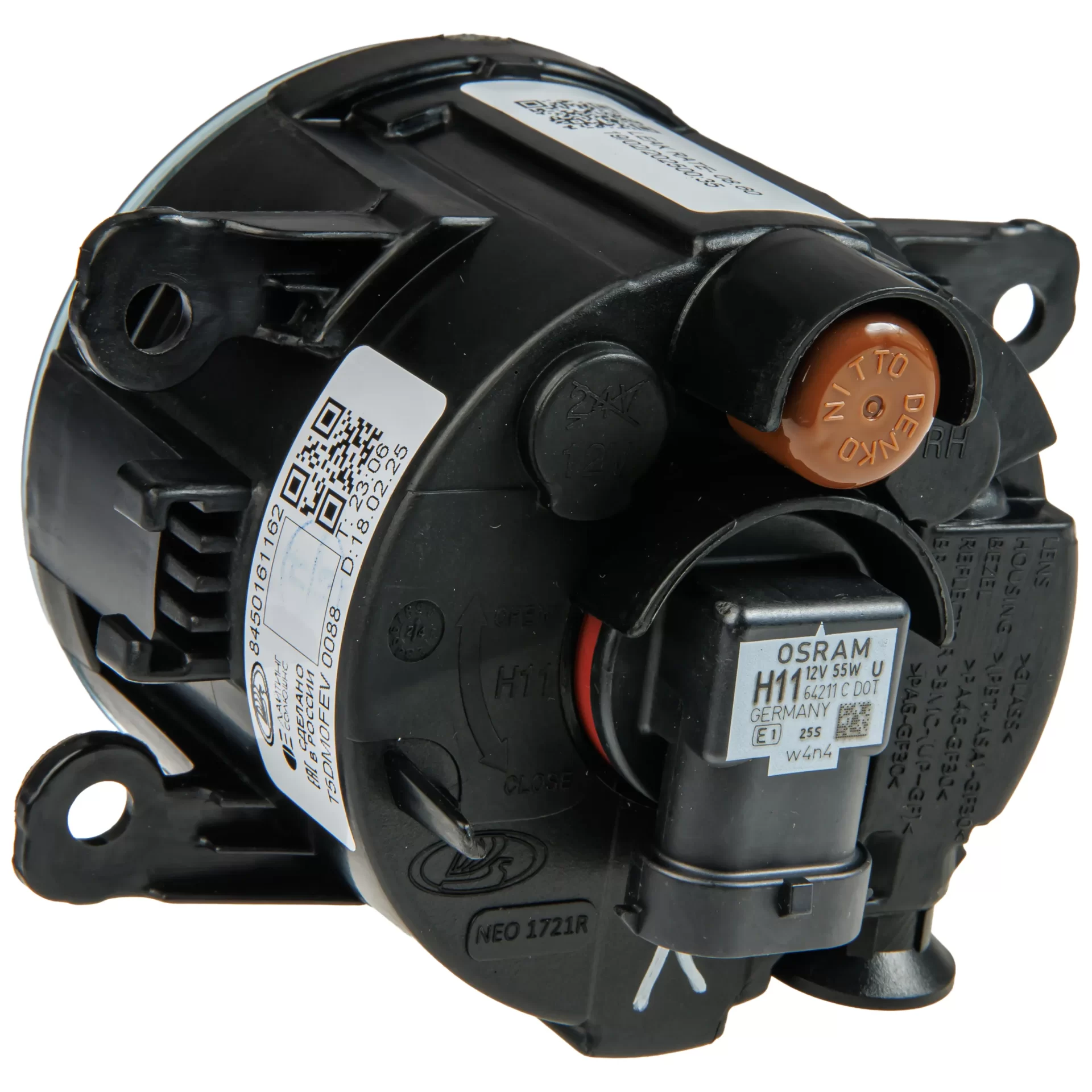

1. Купить ПТФ (8450161163; 8450161162).
2. Установить ПТФ в бампер, заменив облицовки на новые (с отверстиями под ПТФ). Есть двух видов: для обычной Искры (269161134R; 269113767R) и для Искры Кросс (261A32915R; 261A23240R). Кронштейны для ПТФ в бампере есть.
3. Подключить ПТФ, используя провода от фар до уБЦМ:
Оригинальной проводки ПТФ Искры не существует, т. к. она идет в составе общего жгута проводов моторного отсека и отдельно не продается. Есть комплект проводки, который изготавливается энтузиастами и аналогичен оригинальному (ссылка на проводку в нашем магазине).

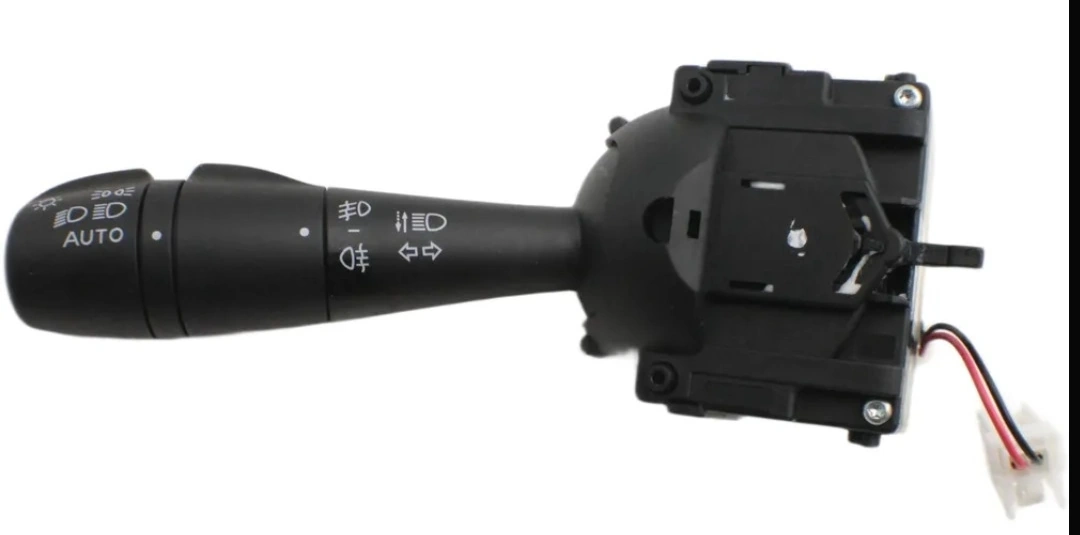

4. Заменить подрулевой переключатель на вариант с передним ПТФ (без фиксации), например, 8460016657. Все подрулевые для Искры тут.
5. Активировать ПТФ в уБЦМ (у дилера, нужен Scanmatik и mePro).
2. Универсальный способ подключения ПТФ
Подключение выполняется по универсальной схеме минуя электронный блок управления электроникой. Включение/выключение ПТФ выполняется через кнопку.
Схема подключения с использованием реле ЗПТФ:
